技术参数

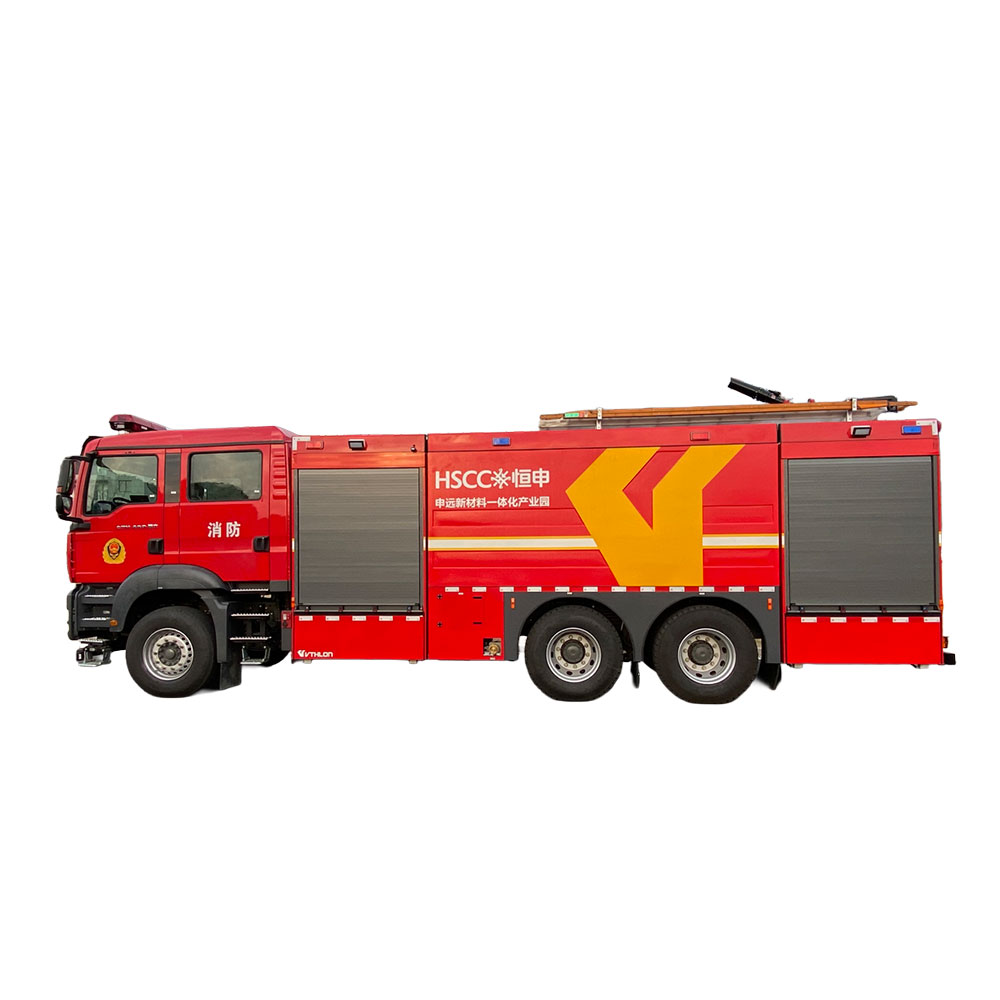

车辆型号 |
LCG5290GXFPM120/S |
||||||
整体尺寸：长×宽×高 |
10285×2550×3500毫米 |
||||||
引擎 |
|||||||
发动机型号 |
中国重汽MC11.46-61 |
||||||
气缸数量 |
6 |
||||||
额定功率 |
341千瓦（460马力） |
||||||
最大扭矩 |
2100牛米@1000-1400转/分钟 |
||||||
排放标准 |
国家VI排放标准 |
||||||
排量 |
10520毫升 |
||||||
最大速度 |
95公里/小时 |
||||||
机壳 |
|||||||
规格型号 |
Sitrak ZZ5356V524MF5 |
||||||
驱动形式 |
6×4 |
||||||
底盘允许载荷 |
35000公斤 |
||||||
前轴 |
9000公斤 |
||||||
后桥 |
26000公斤 |
||||||
轴距 |
4600+1400毫米 |
||||||
传播 |
|||||||
传播 |
中国重汽手动变速器 |
||||||
档位 |
12个前进挡，2个倒挡 |
||||||
动力输出（PTO） |
原装底盘安装式三明治型全功率动力输出轴 |
||||||
刹车系统 |
前轮碟刹后轮鼓刹、ESC、ABS、EBS、排气制动 |
||||||
电气系统 |
整车24V DC，发电机功率2.2kW，MAN电池箱，电池2×12V/180Ah，支持CAN总线控制 |
||||||
燃料 |
柴油箱 300升 带过滤网的燃油箱加注口，可锁定的燃油箱盖 |
||||||
尿素 |
90升 |
||||||
出租车 |
|||||||
驾驶室类型 |
原装底盘四门乘员舱 |
||||||
座位数 |
2+4 |
||||||
驾驶座 |
空气悬架 |
||||||
后排座椅 |
4 个带 SCBA 支架的座椅 |
||||||
其他驾驶室配置 |
|||||||
中央门锁+钥匙控制，带电加热和电动调节功能的后视镜和广角镜（或带广角功能的后视镜），电动车窗调节器、供暖和制冷空调，手动-电动一体式驾驶室升降系统。 |
|||||||
仪器仪表 |
|||||||
原装底盘仪表板配备标准仪表、指示灯和开关，包括里程表、转速表、油压表和报警器、燃油箱和尿素液位表、冷却液温度表、气压表、转向灯指示灯、制动系统警告灯。，附加报警系统、360°全景成像系统、上部单元电源开关等。 |
|||||||
VTHLON“装甲”消防车上部单元 |
|||||||
结构设计 |
|||||||
采用独家专利技术（货车及消防车专利号：ZL2019220213169.3）的模块化铝合金上部单元结构。该结构采用450mm宽特种高强度铝合金型材一体成型框架，无焊接，铸件连接，具有极强的抗变形能力。该结构具有重量轻、强度高、外观平整美观、内部空间易于调节、空间利用率高、维护方便等特点。主要管路布置在框架型材板内部，安全可靠，防止损坏。内部地板为3mm厚氧化铝板，采用进口高弹性、高粘结强度的连接密封剂与主框架连接。外部储罐和泵房位于车辆后部。 |
|||||||
储物盒 |
|||||||
车辆配备5个防水防尘铝合金卷帘。卷帘触发电磁传感器自动打开/关闭 LED 灯。两侧卷帘下方安装有下翻式脚踏板，踏板行程由气弹簧控制。每个踏板均由整块特殊高强度铝合金型材切割而成，并与配件以无焊接方式组装而成，具有防滑站立面。每个踏板可承受200kg静载，方便存取储物箱内的设备。各类设备科学合理地放置在储物箱内，固定牢固，存取方便。 |
|||||||
车辆后部安装了通往车顶的攀爬梯，方便消防员快速爬上车顶。车顶铺设了滑轨，确保人员在车顶上安全行走。梯子的站立面和踏板均经过防滑处理。 |
|||||||
在泵房内安装燃料加热装置，用于冬季泵房保温。
|
|||||||
水箱容量 |
8000公斤 |
||||||
材料 |
采用高强度PP合成材料制成，具有耐用、性能稳定及轻量化的特点。 |
||||||
配置 |
内部设有水平和垂直挡板；顶部安装有500毫米人孔、1根溢流管、污水出口、1个电子液位计等。 |
||||||
进水口 |
左右两侧各有两个DN80的外部注水口，带球阀和接口 |
||||||
B级泡沫罐容量 |
4000公斤 |
||||||
材料 |
采用高强度PP合成材料，具有耐用、性能稳定、重量轻等特点。 |
||||||
配置 |
内部设有水平和垂直挡板；顶部安装有500毫米人孔、1套呼吸阀、污水排放口、1个电子液位计等。 |
||||||
加油口 |
1 个 DN65 外部灌装口，带球阀和接口 |
||||||
罐体结构 |
|||||||
采用外置式罐体结构；罐体已通过强度分析和耐压试验。罐体通过多点弹性支撑与框架连接，可有效避免应力集中造成的罐体损坏。罐体顶部喷涂防滑漆。 |
|||||||
消防泵 |
|||||||
品牌型号 |
上海雄镇CB10/120-XZ离心式消防泵 |
||||||
材料 |
泵体和叶轮采用耐腐蚀铝合金制成；泵轴采用不锈钢制成。 |
||||||
额定流量 |
1流量为 120 升/秒，压力为 10 巴 |
||||||
真空泵 |
电动活塞式引气装置，最大真空度87%，7.0米吸程下引气时间为71秒 |
||||||
管道配置 |
|||||||
该车辆配备以下标准管路：2DN150 内螺纹外吸水口在后部；2DN80快速连接母头水出口左右两侧各一个；1DN125供水管道消防员；1DN150储罐出口管道; 1DN65储罐灌装管道; 1DN50 外部泡沫吸入口；以及 1 条排水管道。 所有与泡沫接触的管道都具有耐腐蚀性。 |
|||||||
管道颜色要求： 符合以下规定：GB/T 3181: • 抽水管道：G05 深绿色 • 排水管道：R03 亮红色 • 泡沫液体储罐盖和泡沫液体管道：Y08 深黄色（符合GB/T 3181标准） |
|||||||
泡沫系统 |
|||||||
品牌型号 |
威海鹰阳型号B-FOAM-100电动全自动泡沫比例混合器（负压环向泵型） |
||||||
| 混合比例
|
通过计算机控制，泡沫浓度可自动调节，范围为1%至7%。 |
||||||
优点 |
配备液晶显示屏，可实时显示水流量、泡沫流量和泡沫混合比例；具有精确配比和自动冲洗功能。
|
||||||
